V tabulce jsou uvedeny vyráběné typy a rozměry bazénových lemů a dlažby z vibrovaného betonu řady MYSTERY.

Tabulka rozměrů - řada Mystery

Do e-shopu

Produkt - typ

Počet kusů

délka x šířka x tloušťka

Hmotnost

v kg pro 1ks

Technický nákres

kliknutím otevřete

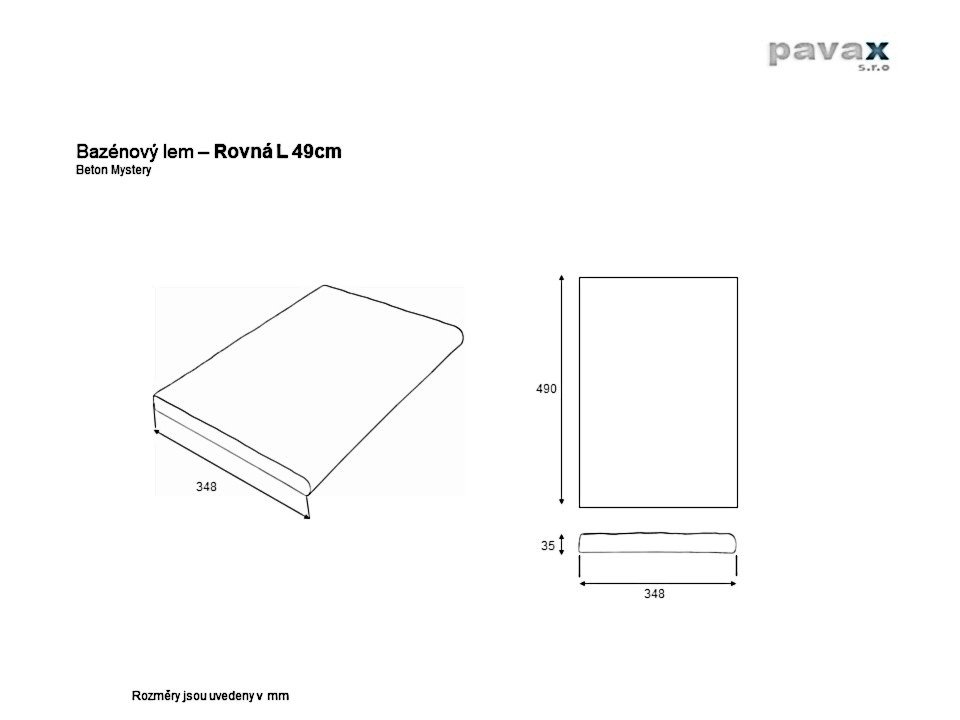

Rovná - L49 cm

              49×34,8×3 cm

        13

Tech. nákres

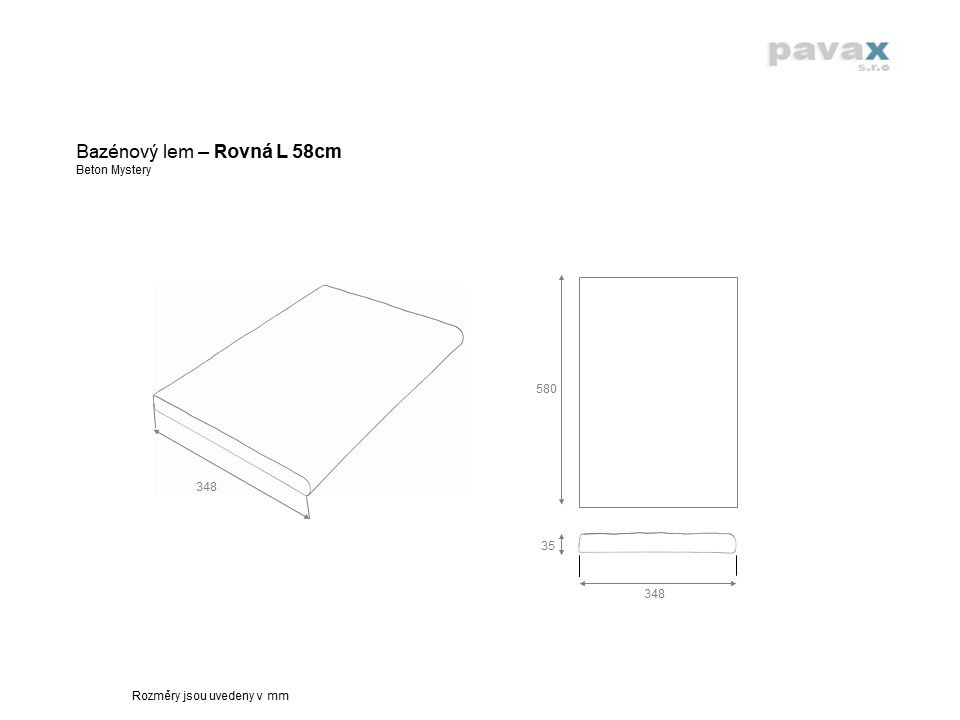

Rovná - L58 cm

              58×34,8×3 cm

        13,5

Tech. nákres

Počet kusů

k sestavení kruhu 360°

Hmotnost

v kg pro 1ks

Technický nákres

kliknutím otevřete

Rádius vnitřní - R 30 cm

                        8

         10,3

Tech. nákres

Rádius vnitřní - R 50 cm

                        8

          14,5

Tech. nákres

Rádius vnitřní - R 60 cm

                       12

          11,8

Tech. nákres

Rádius vnitřní - R 68 cm

                        15

           9,3

Tech. nákres

Rádius vnitřní - R 100 cm

                        20

           11,5

Tech. nákres

Rádius vnitřní - R 125 cm

                        20

           12,5

Tech. nákres

Rádius vnitřní - R 135 cm

                        20

           13,5

Tech. nákres

Rádius vnitřní - R 150 cm

                        20

           15,5

Tech. nákres

Rádius vnitřní - R 165 cm

                        28

           11,9

Tech. nákres

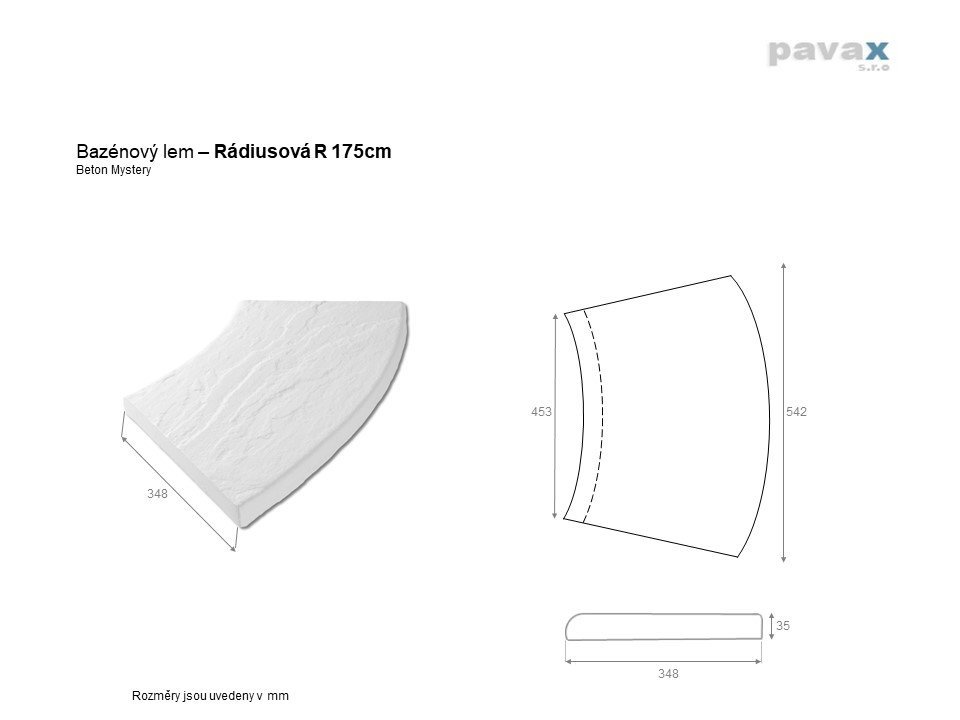

Rádius vnitřní - R 175 cm

                        24

           13,7

Tech. nákres

Rádius vnitřní - R 200 cm

                        24

           15,3

Tech. nákres

Rádius vnitřní - R 213 cm

                        30

           12,2

Tech. nákres

Rádius vnitřní - R 250 cm

                        35

           13,5

Tech. nákres

Rádius vnitřní - R 400 cm

                        56

            12

Tech. nákres

Rádius vnitřní - R 550 cm

                        81

            11,5

Tech. nákres

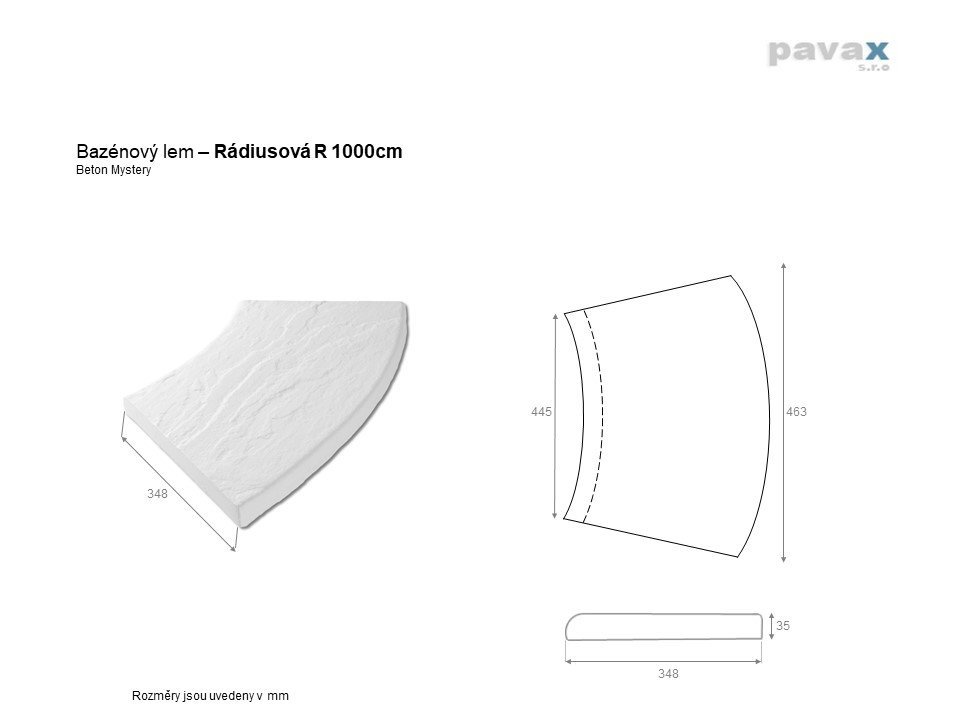

Rádius vnitřní - R 1000 cm

                      142

            11,8

Tech. nákres

Počet kusů

k sestavení kruhu 360°

Hmotnost

v kg pro 1ks

Technický nákres

kliknutím otevřete

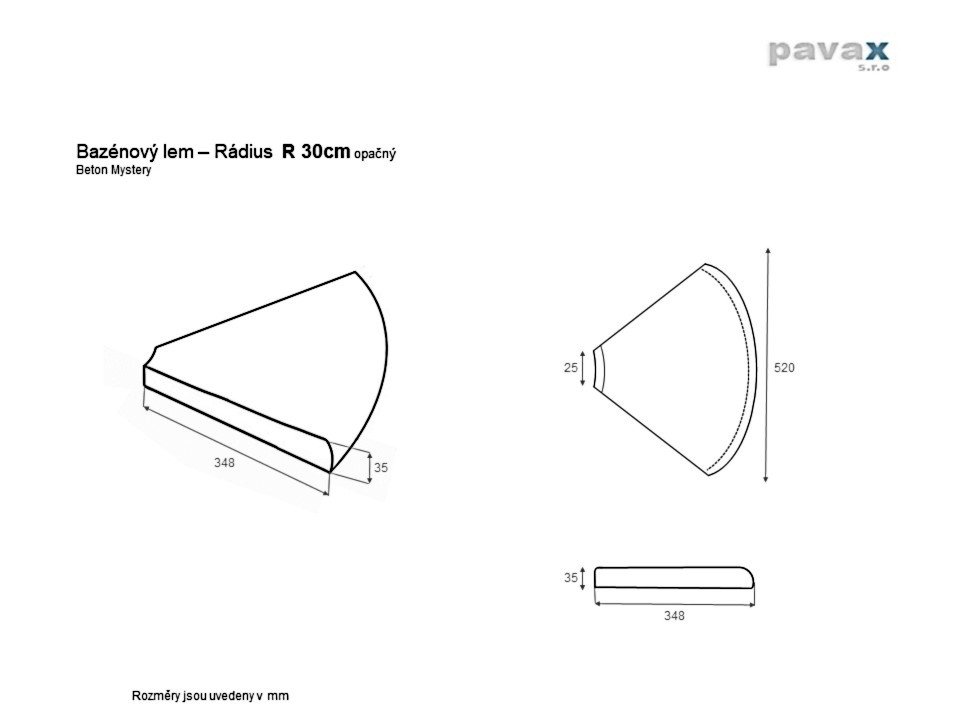

Rádius opačný - R 30 cm

                        4

              8,5

Tech. nákres

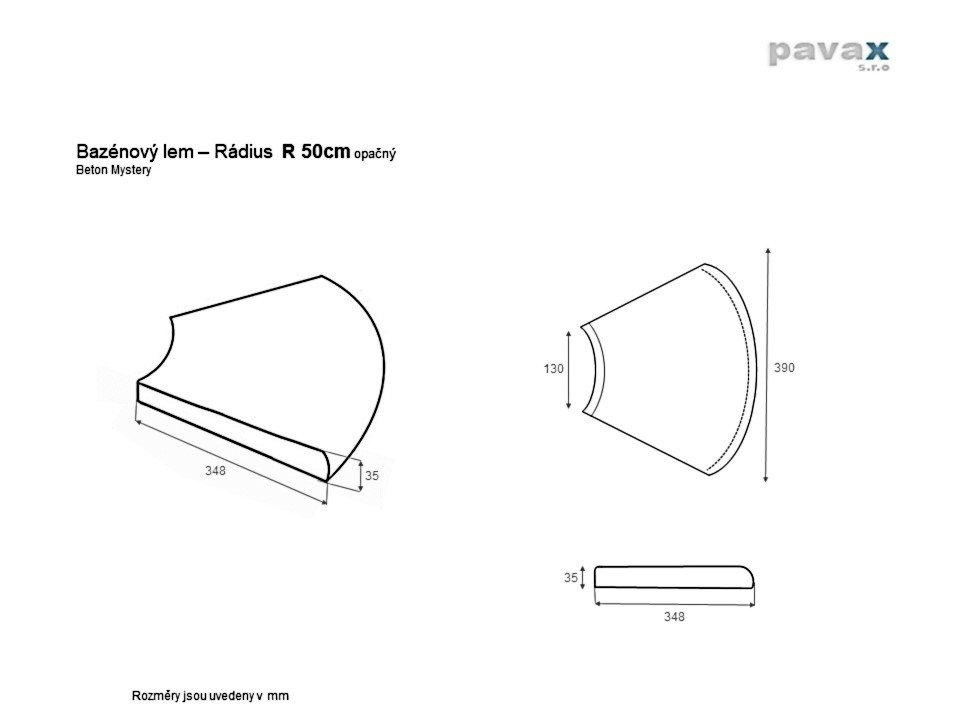

Rádius opačný - R 50 cm

                        8

              7,3

Tech. nákres

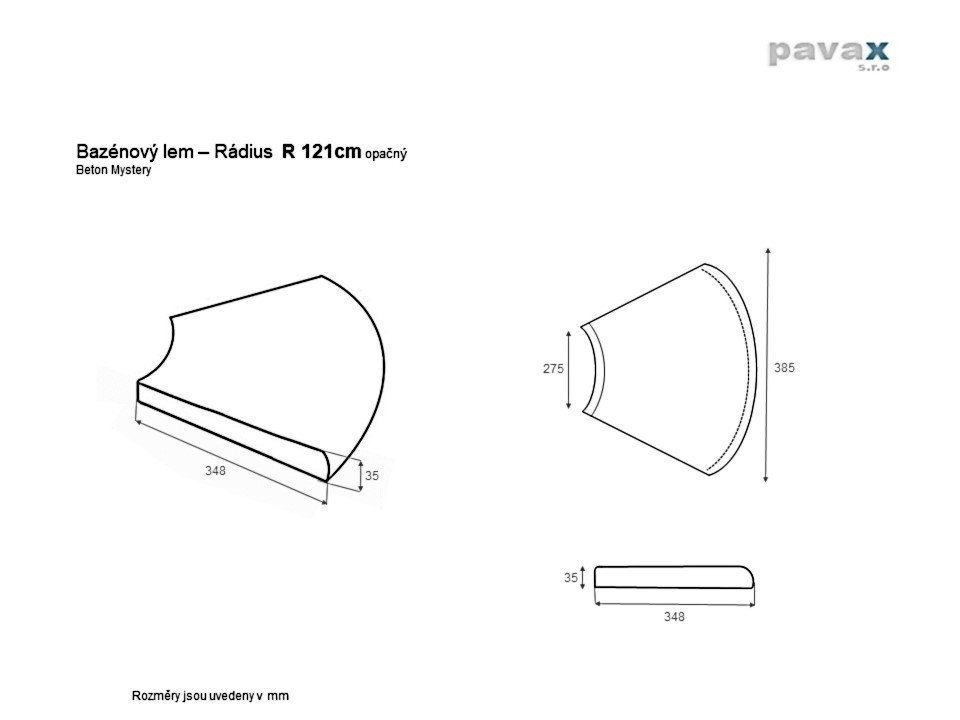

Rádius opačný - R 121 cm

                       20

               8

Tech. nákres

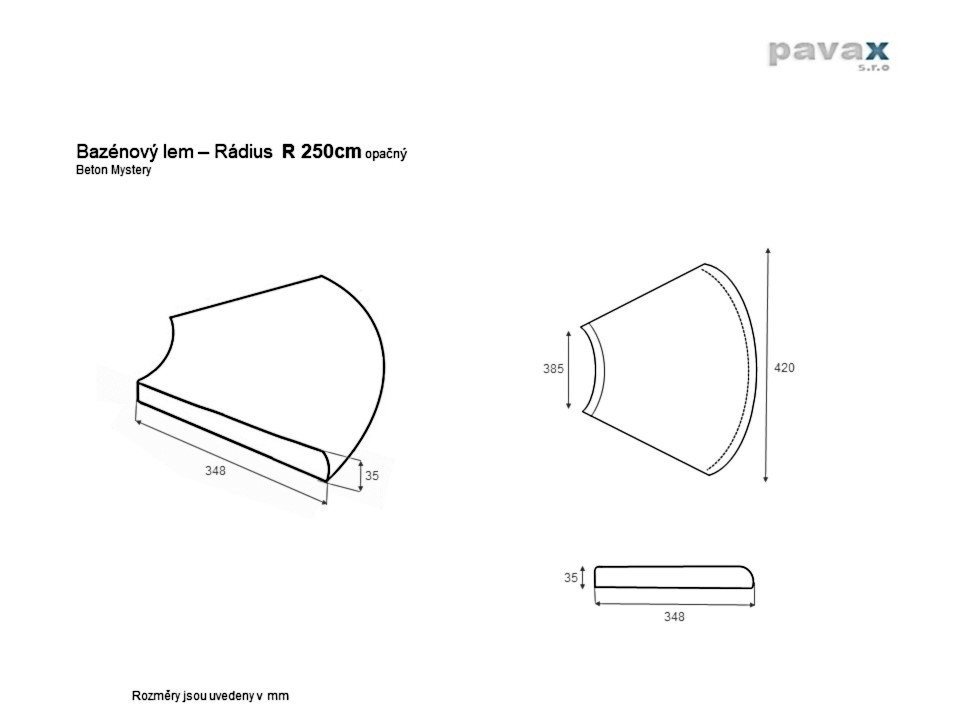

Rádius opačný - R 250 cm

                       39

             10,5

Tech. nákres

rozměry

Hmotnost

v kg pro 1ks

Technický nákres

kliknutím otevřete

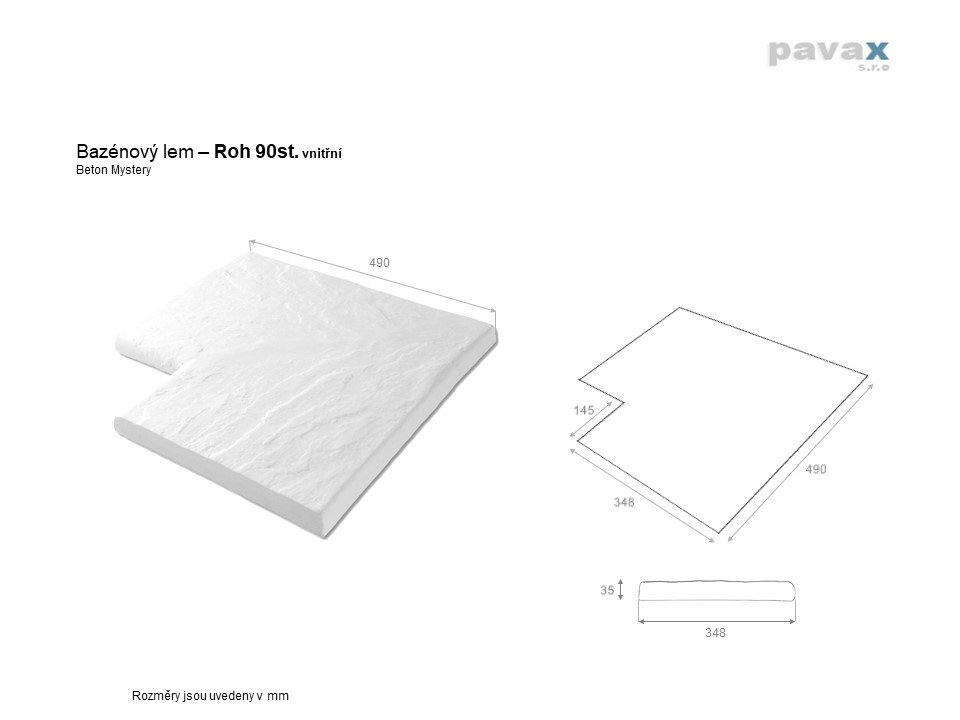

Roh vnitřní 90°

              49x49x14 cm

            17,5

Tech. nákres

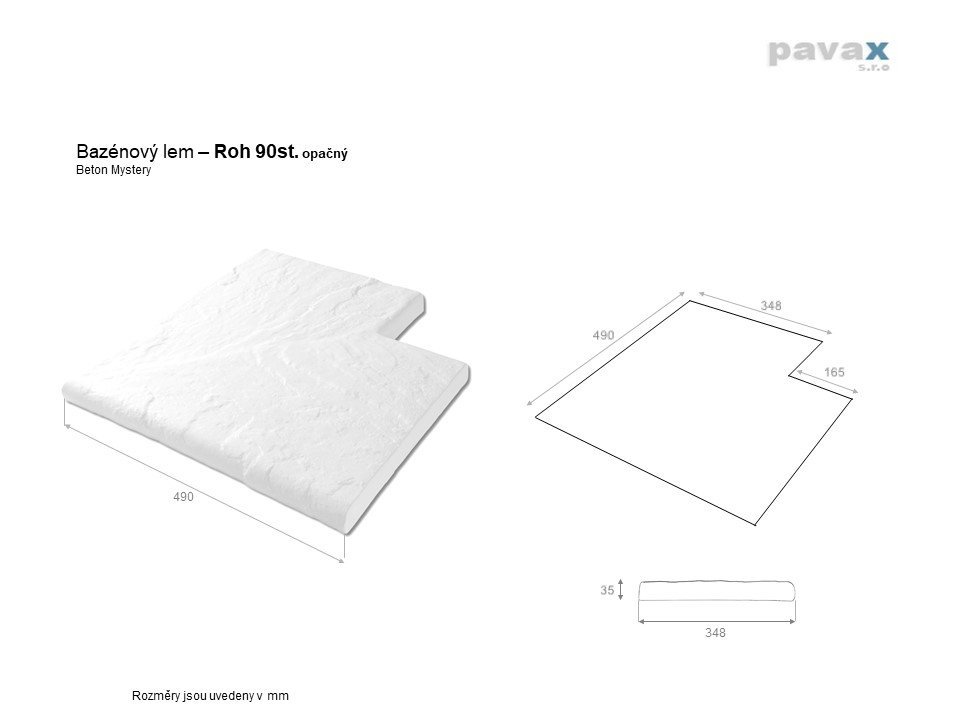

Roh opačný 90°

              49x49x14 cm

            19

Tech. nákres

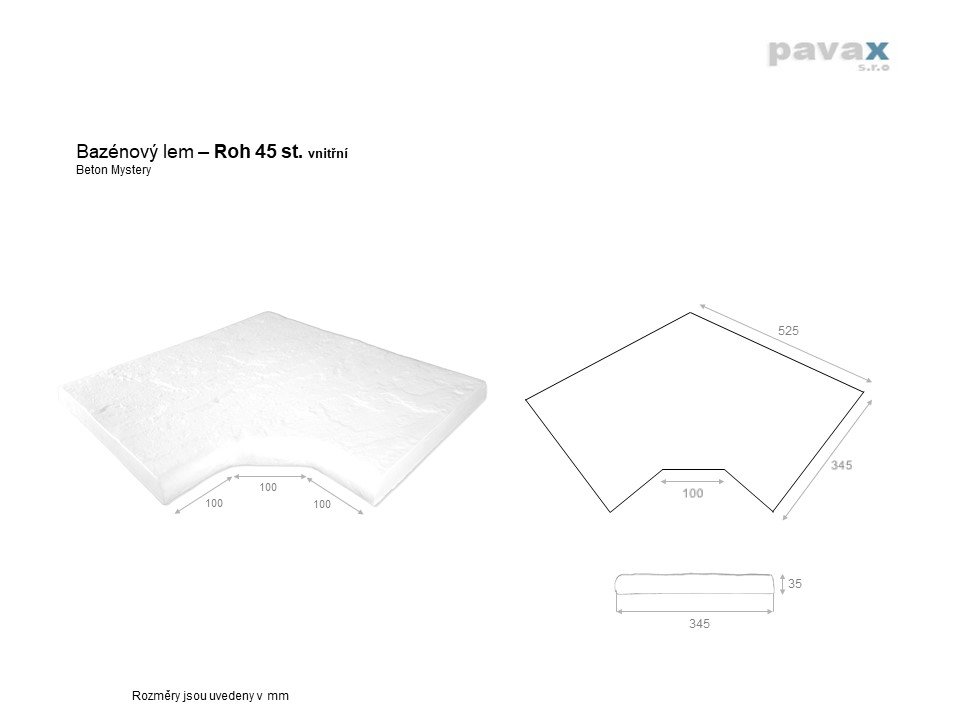

Roh vnitřní 45°

              52,5×52,5×9 cm

            17,5

Tech. nákres

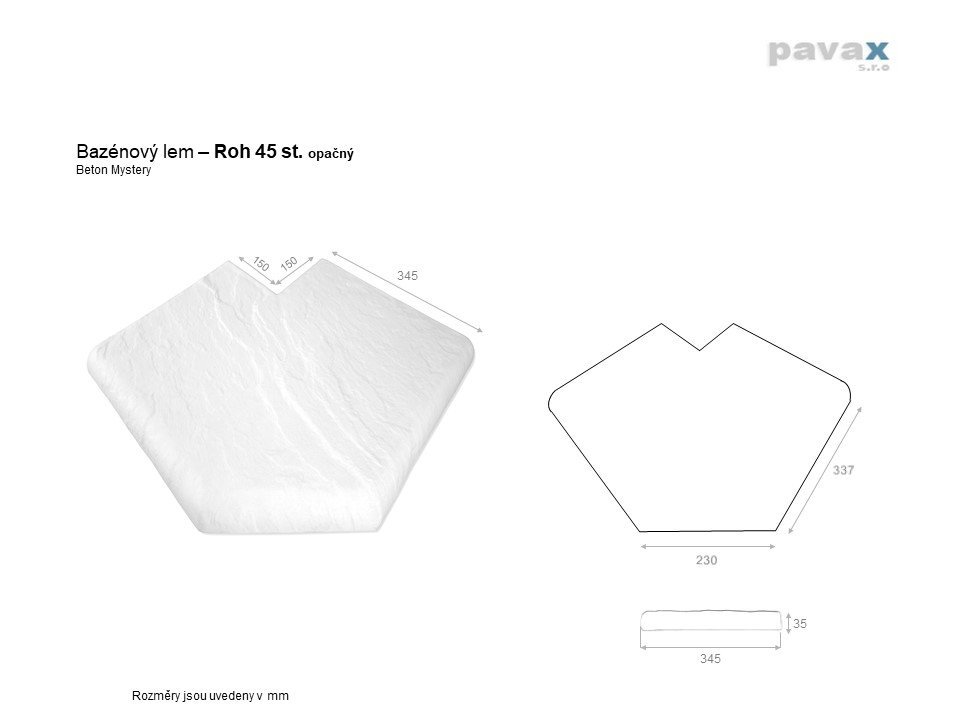

Roh opačný 45°

              50x50x15 cm

            19

Tech. nákres

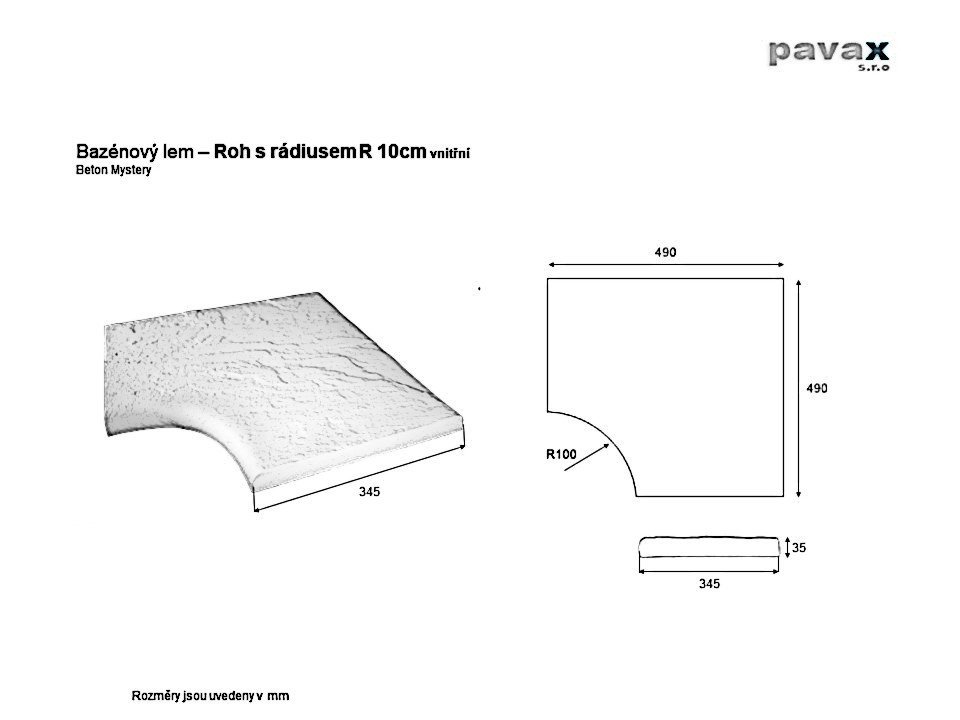

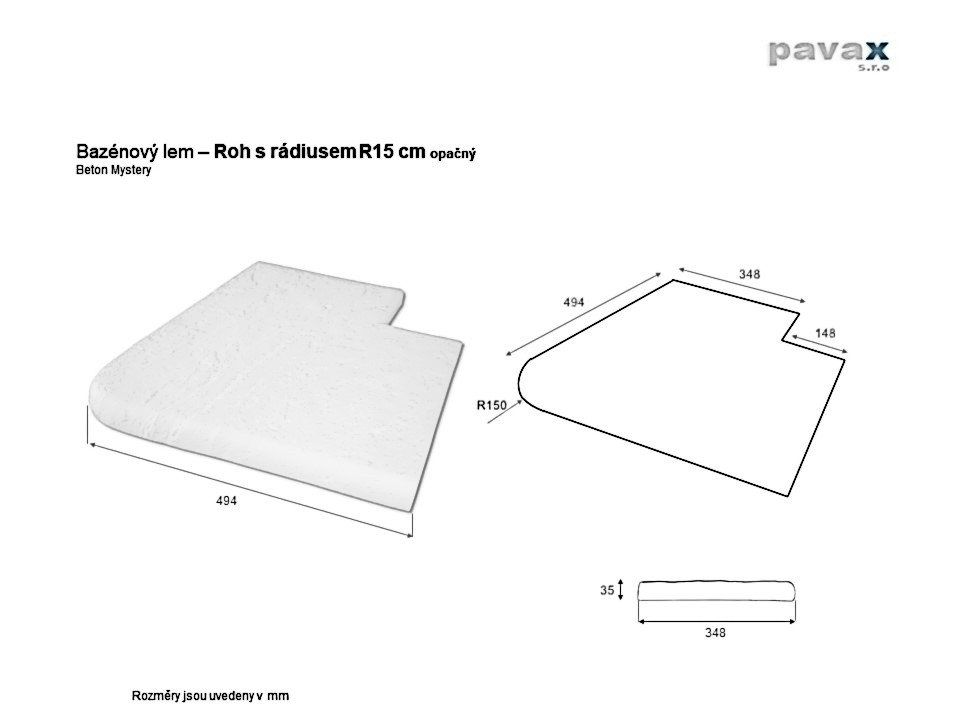

Roh vnitřní R 10 cm

              49x49xR10 cm

            20

Tech. nákres

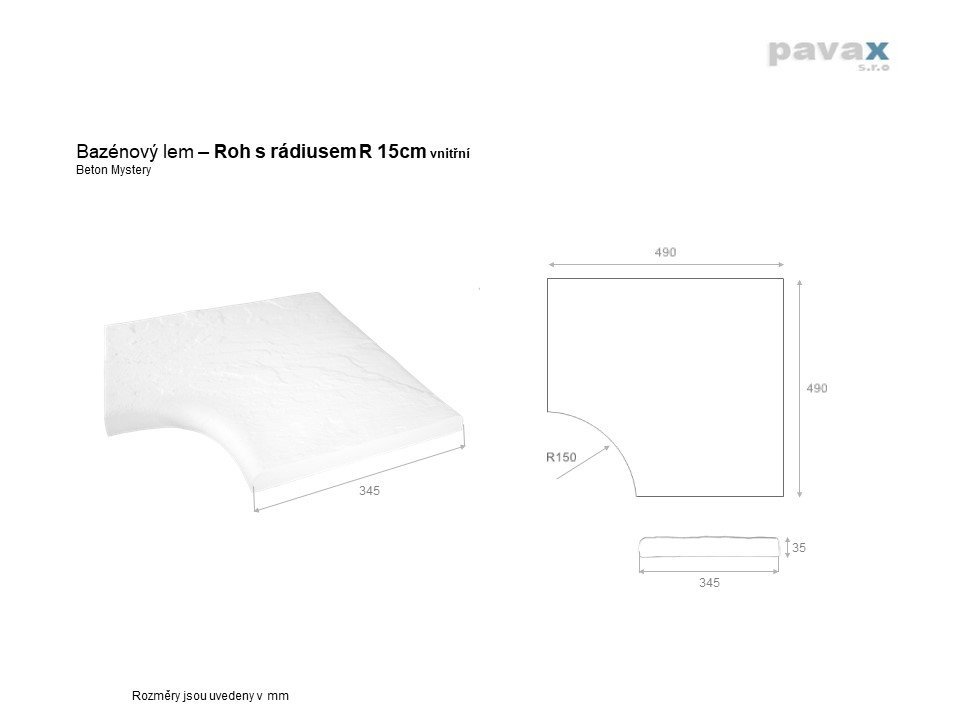

Roh vnitřní R 15 cm

              49x49xR15 cm

            20

Tech. nákres

Roh opačný R 15 cm

              49x49xR15 cm

            20

Tech. nákres

Roh vnitřní R 23 cm

              49x49xR23 cm

            16,5

Tech. nákres

rozměry

Hmotnost

v kg pro 1ks

Technický nákres

kliknutím otevřete

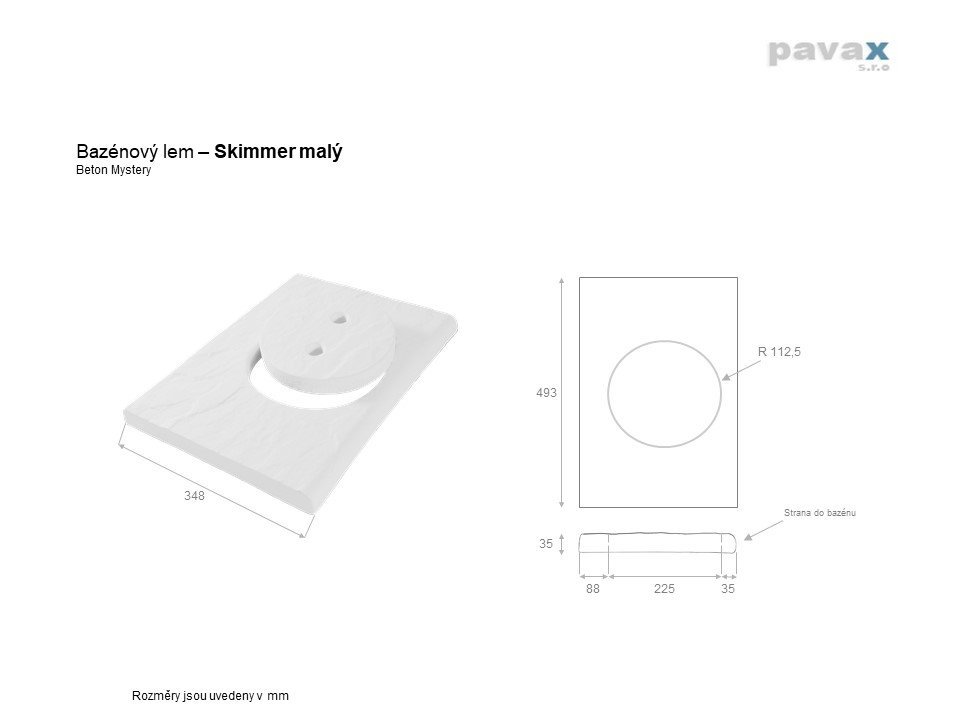

Skimmer malý

          *L49, pr.22, hrana 3 cm

            14,5

Tech. nákres

rozměry

Délka x šířka x tloušťka

Hmotnost

v kg pro 1ks

Technický nákres

kliknutím otevřete

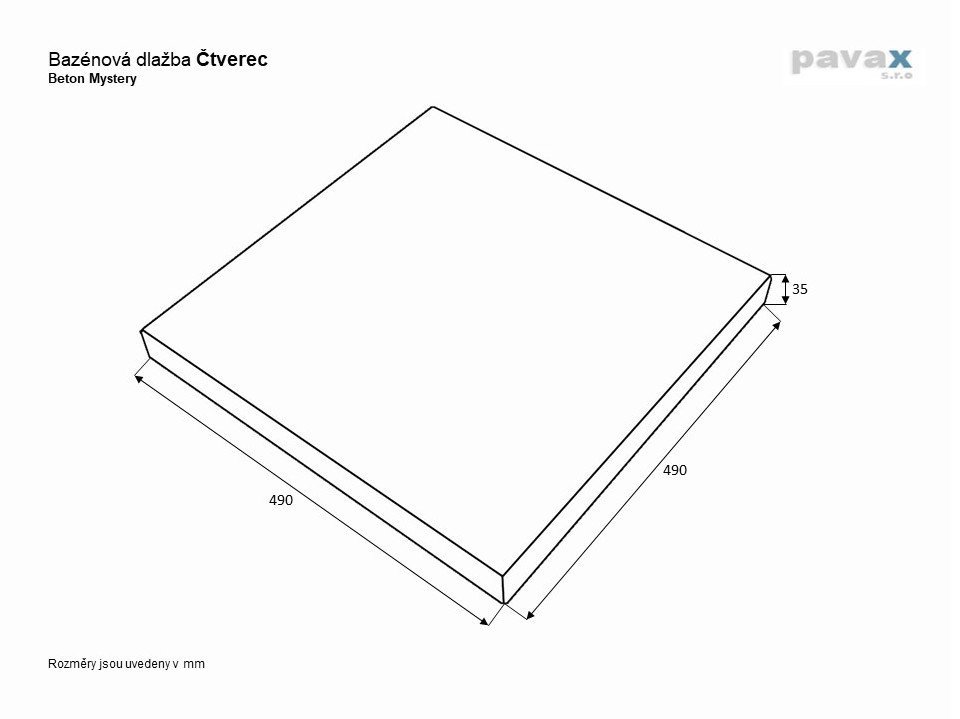

Dlažba čtverec tl.35 mm

              49x49x3,5 cm

            21,3

Tech. nákres

rozměry

Hmotnost

v kg pro 1ks

Technický nákres

kliknutím otevřete

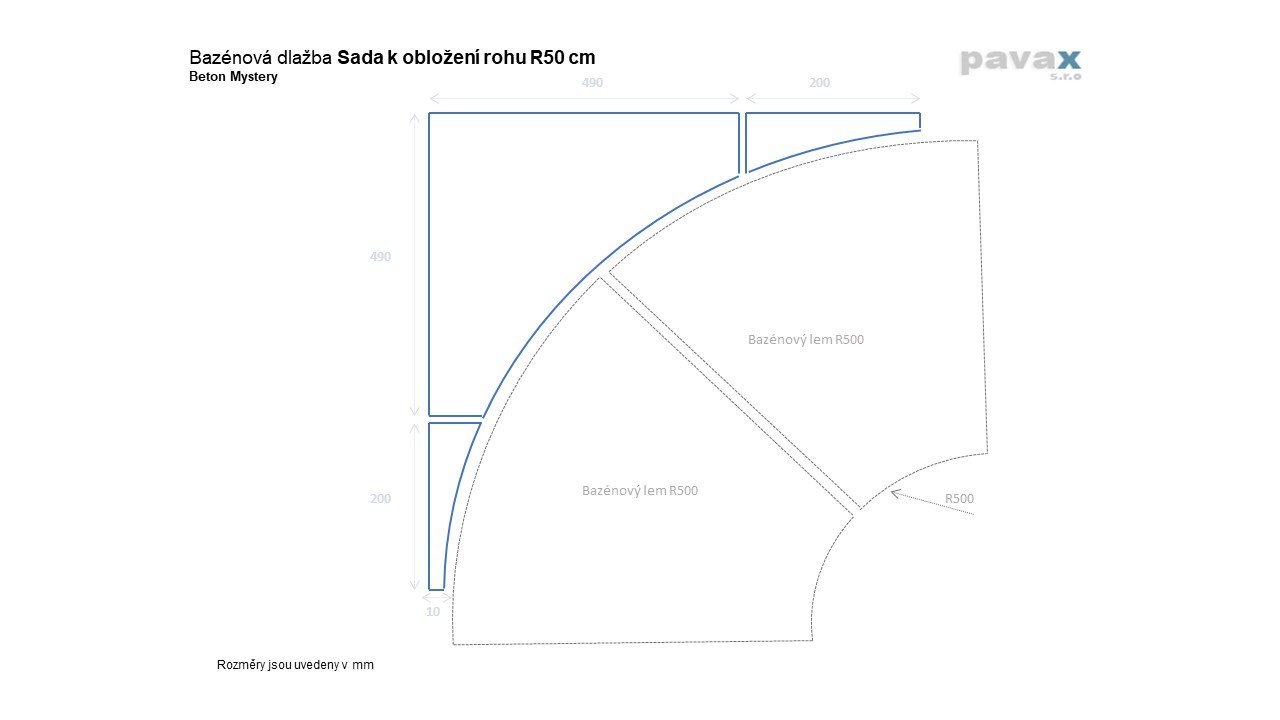

Dlažba set k obložení R50 cm

3 ks dlažby k vnějšímu obložení rohů R50 cm

            11,8

Tech. nákres

* Uvedené rozměry označují: L – běžnou délku dílce, pr – průměr otvoru víčka, hrana – vzdálenost začátku víčka od hrany bazénu.
