Tabulka rozměrů – řada KLASIC

V tabulce jsou uvedeny vyráběné typy a rozměry bazénových lemů a dlažby z umělého pískovce řady KLASIC.

Produkt - typ

Rozměry

délka x šířka x tloušťka

Hmotnost

v kg pro 1ks

Technický nákres

kliknutím otevřete

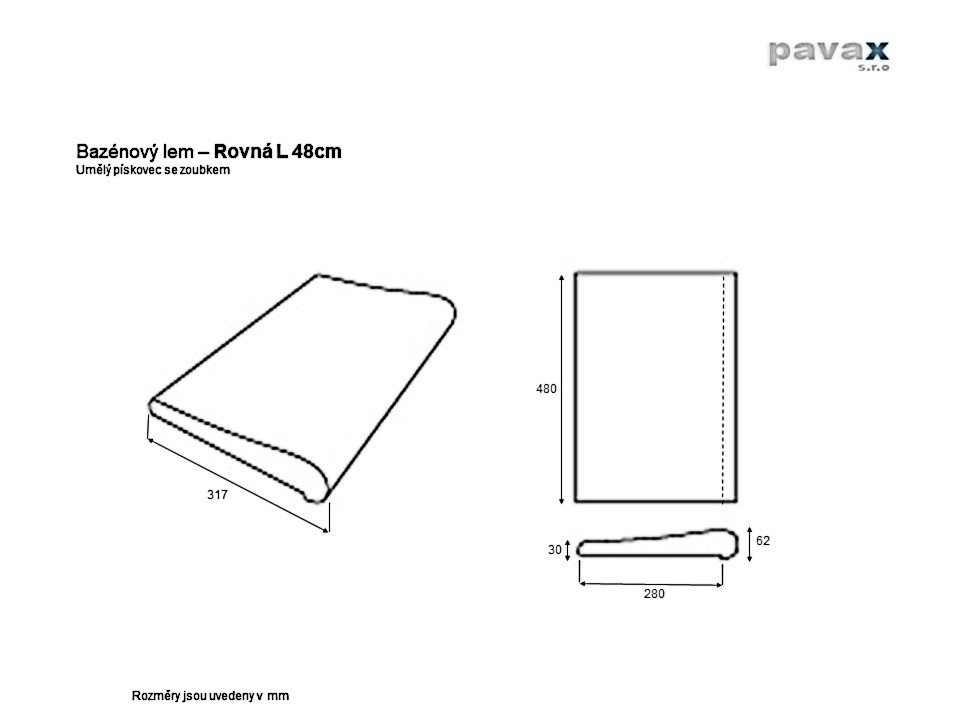

Rovná - L48 cm

              49x32x3 cm

        10,5

Tech. nákres

Počet kusů

k sestavení kruhu 360°

Hmotnost

v kg pro 1ks

Technický nákres

kliknutím otevřete

Rádius vnitřní - R 30 cm

                        8

          6,5

Tech. nákres

Rádius vnitřní - R 50 cm

                        8

          10

Tech. nákres

Rádius vnitřní - R 60 cm

                        8

          11

Tech. nákres

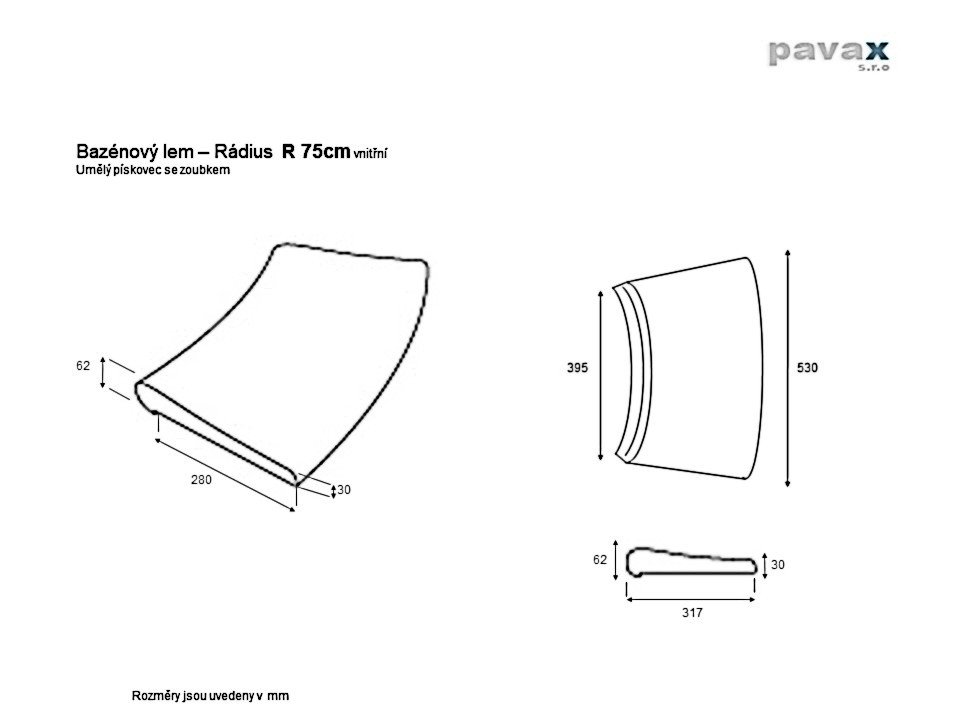

Rádius vnitřní - R 75 cm

                        12

           9

Tech. nákres

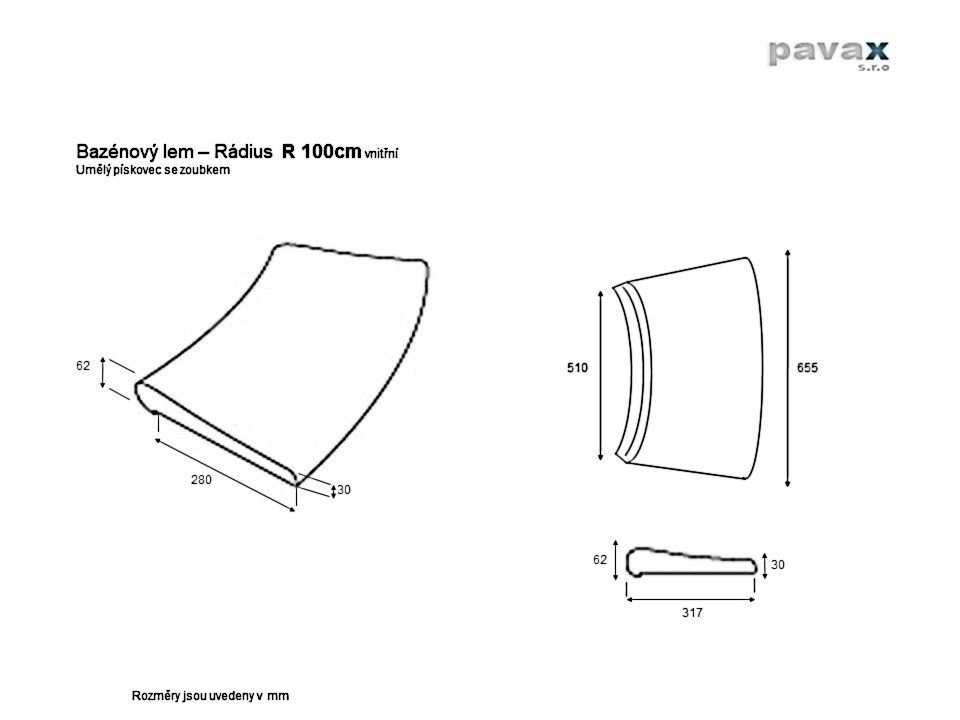

Rádius vnitřní - R 100 cm

                        12

           12

Tech. nákres

Rádius vnitřní - R 125 cm

                        16

           10,5

Tech. nákres

Rádius vnitřní - R 150 cm

                        20

           11

Tech. nákres

Rádius vnitřní - R 175 cm

                        24

           10,5

Tech. nákres

Rádius vnitřní - R 200 cm

                        24

           10,5

Tech. nákres

Rádius vnitřní - R 250 cm

                        33

           10,5

Tech. nákres

Rádius vnitřní - R 300 cm

                        39

            11

Tech. nákres

Počet kusů

k sestavení kruhu 360°

Hmotnost

v kg pro 1ks

Technický nákres

kliknutím otevřete

Rádius opačný - R 30 cm

                        4

              6,5

Tech. nákres

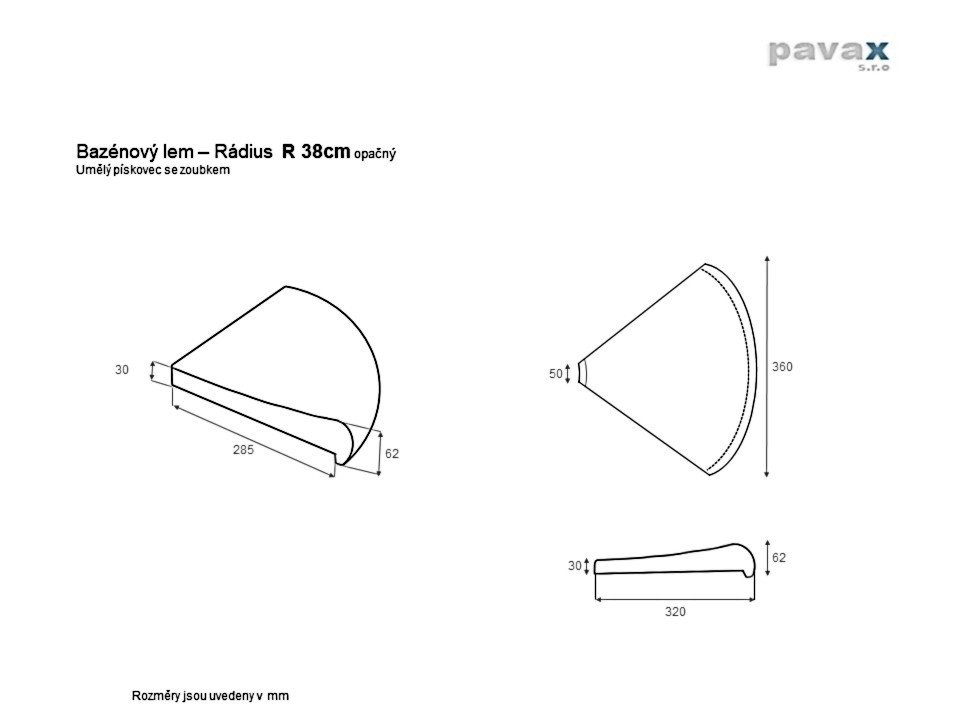

Rádius opačný - R 38 cm

                        6

              5,5

Tech. nákres

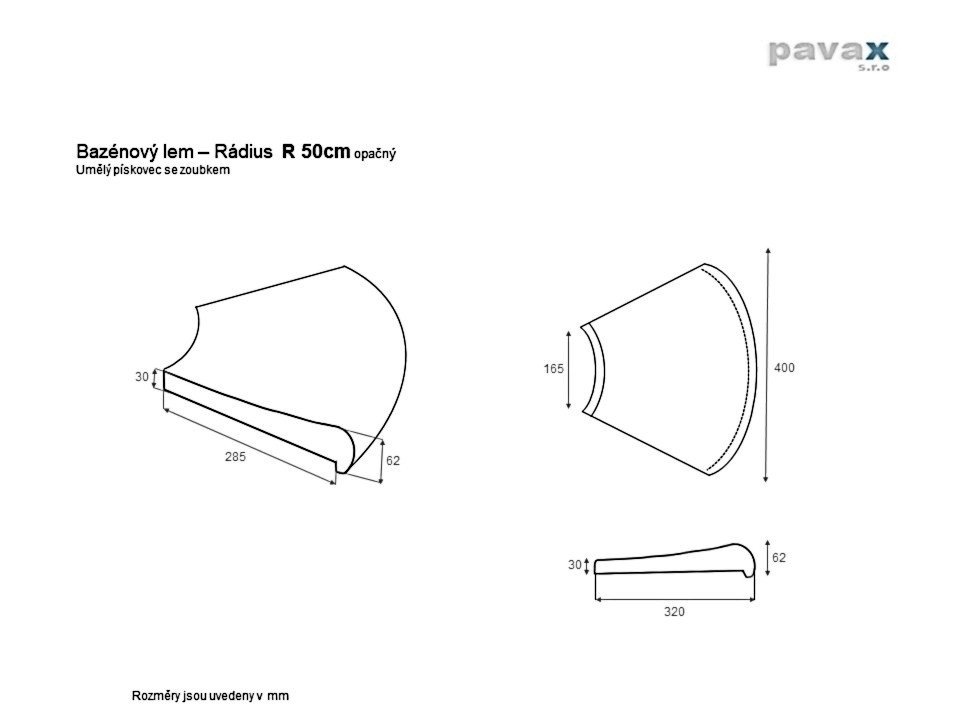

Rádius opačný - R 50 cm

                        8

              6,5

Tech. nákres

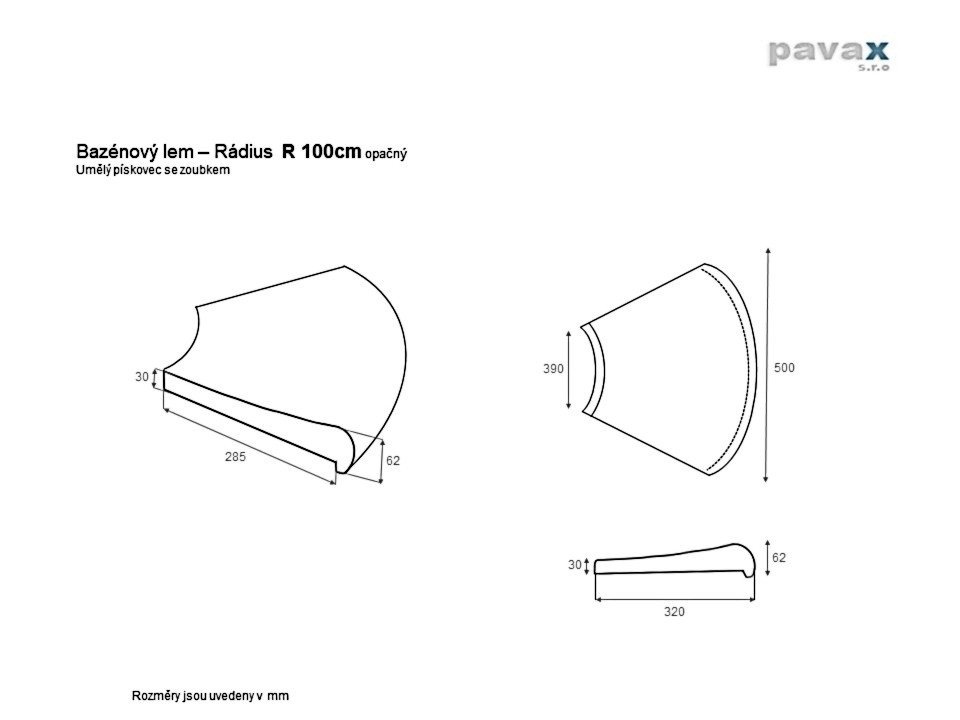

Rádius opačný - R 100 cm

                       12

              9,5

Tech. nákres

Rádius opačný - R 230 cm

                       12

              9,5

Tech. nákres

rozměry

Hmotnost

v kg pro 1ks

Technický nákres

kliknutím otevřete

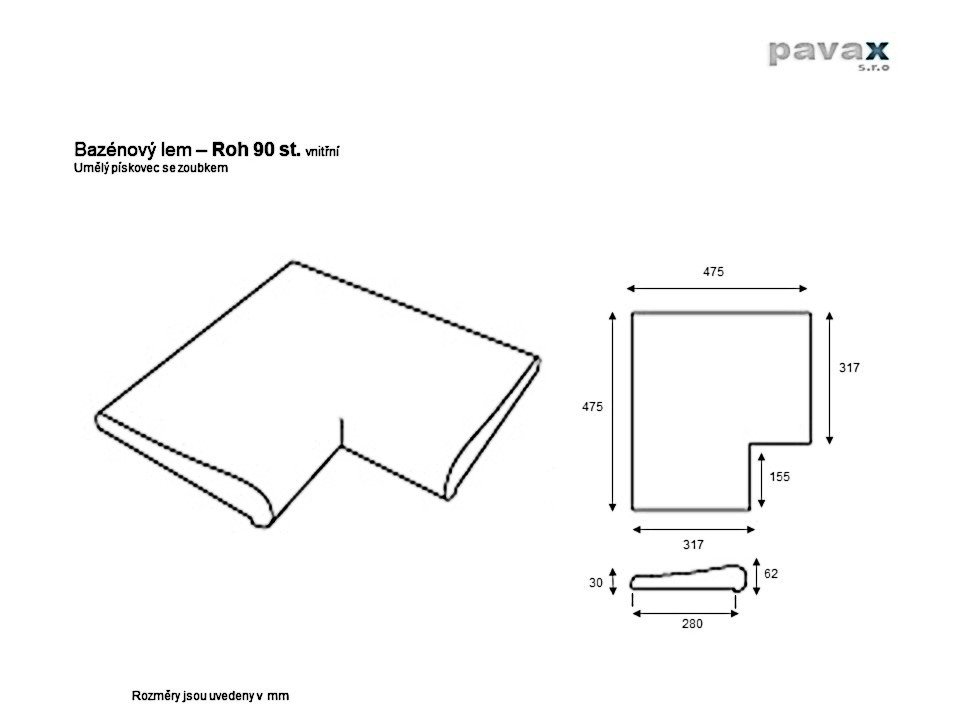

Roh vnitřní 90°

              48x48x15,5 cm

            13,5

Tech. nákres

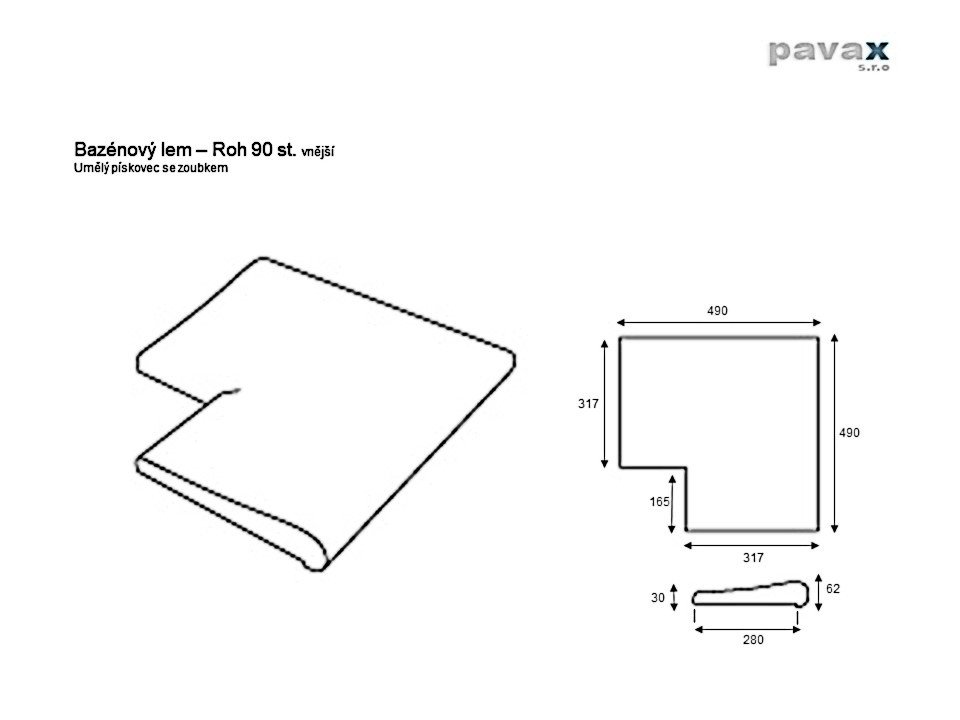

Roh opačný 90°

              48x48x16,5 cm

             15

Tech. nákres

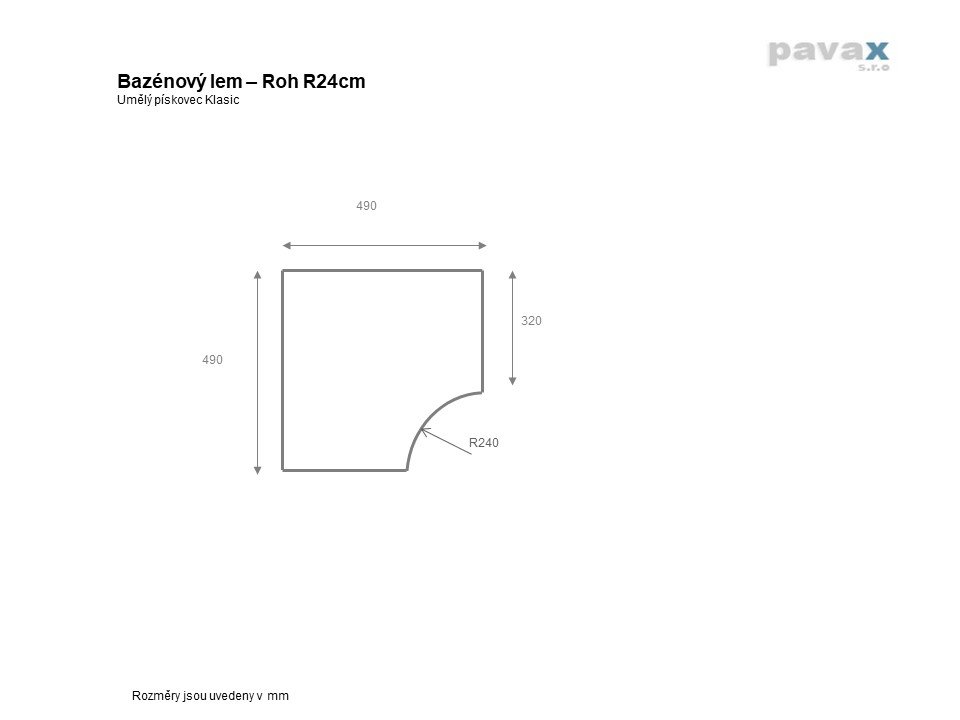

Roh vnitřní R 24 cm

              49x49xR24 cm

             15

Tech. nákres

rozměry

Hmotnost

v kg pro 1ks

Technický nákres

kliknutím otevřete

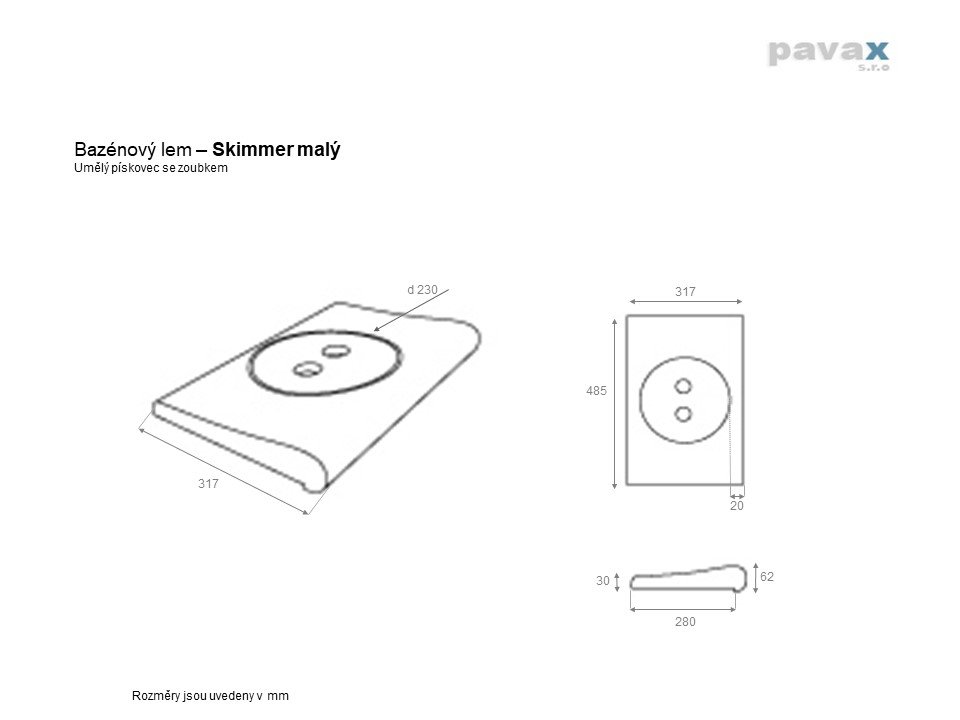

Skimmer malý *

          L48,5, pr.23, hrana 2 cm

            10,5

Tech. nákres

Skimmer velký *

          L48,5, pr.25,5 hrana 15,5 cm

            15

Tech. nákres

rozměry

Délka x šířka x tloušťka

Hmotnost

v kg pro 1ks

Technický nákres

kliknutím otevřete

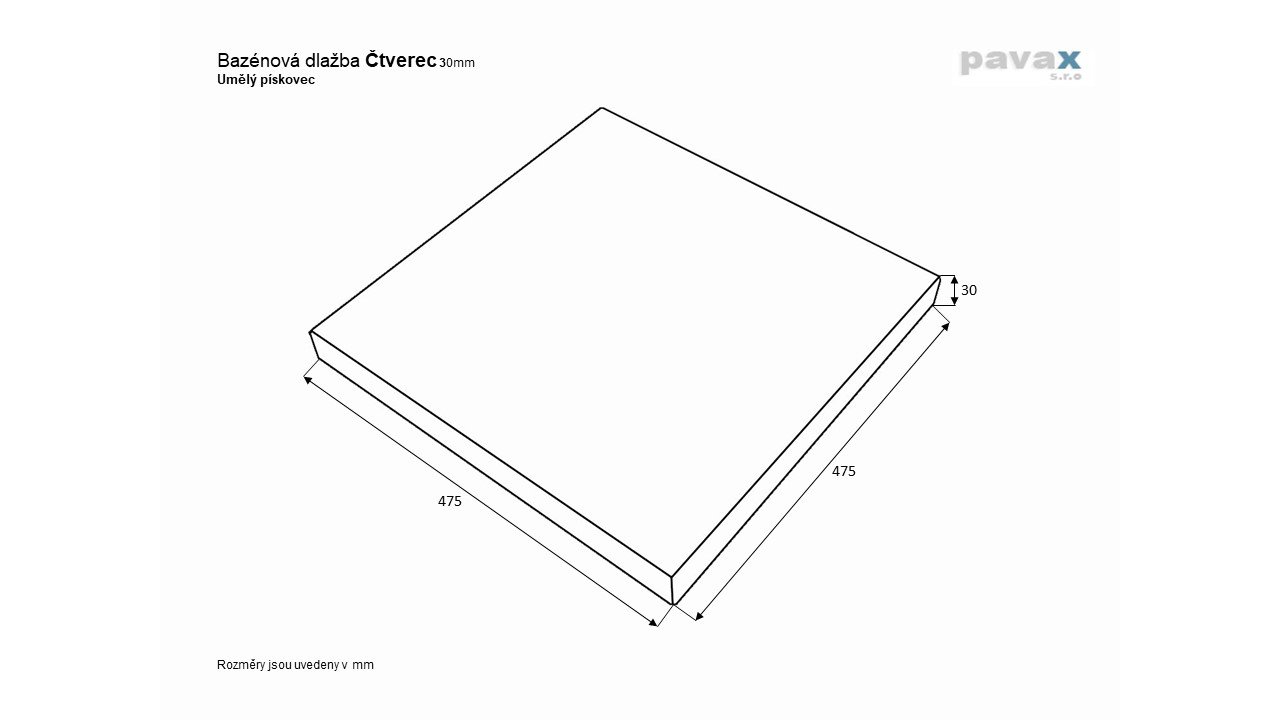

Dlažba čtverec tl.30 mm

              48x48x3 cm

            10,9

Tech. nákres

Dlažba čtverec tl.40 mm

              48x48x4 cm

             16

Tech. nákres

* Uvedené rozměry označují: L – běžnou délku dílce, pr – průměr otvoru víčka, hrana – vzdálenost začátku víčka od hrany bazénu.
